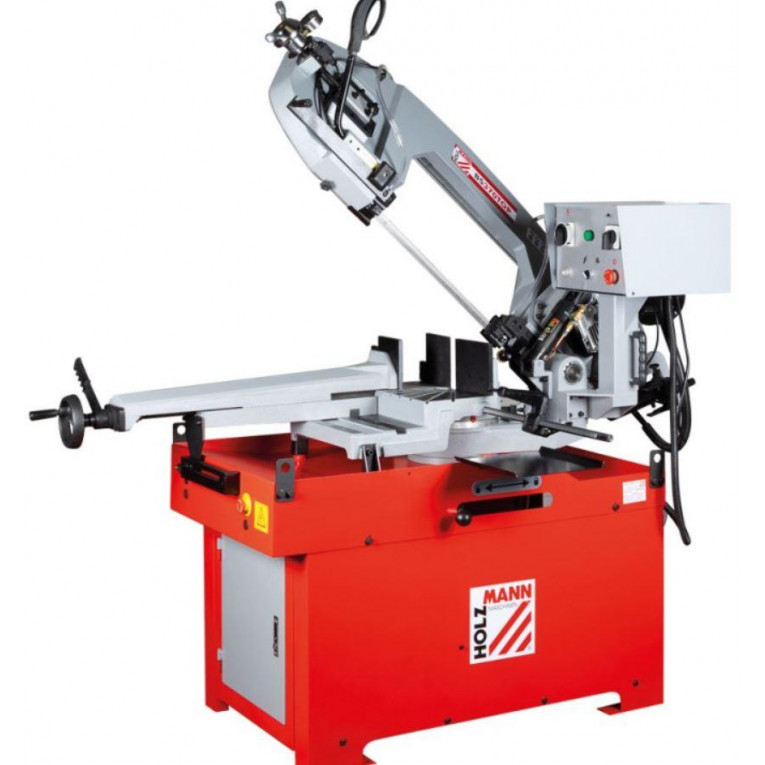

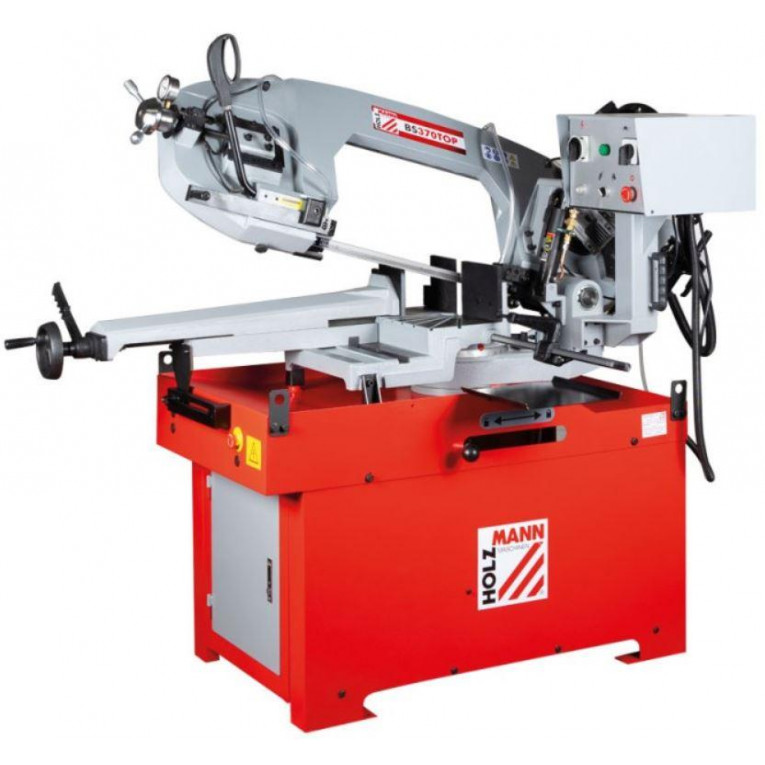

ПРИЗНАЧЕННЯ:
Верстат призначений для пиляння профільних заготовок типу квадратна труба кругла труба, П-образні заготовки і т. д. в умовах дрібносерійного і серійного виробництва. Верстат має потужний двошвидкісний електродвигун, який гарантує постійну швидкість руху пильного полотна в двох діапазонах 34 та 68 м/хв при будь-яких навантаженнях.
ОБЛАСТЬ ЗАСТОСУВАННЯ:
Верстати застосовуються на невеликих виробництвах у штучному і дрібносерійному виробництві, призначені для розпилу інструментальних і нержавіючих сталей, кольорових і легких металів, як профілів, так і суцільних заготовок.
ОТРИМУВАНІ ВИРОБИ:
СХЕМА ОБРОБКИ:
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:

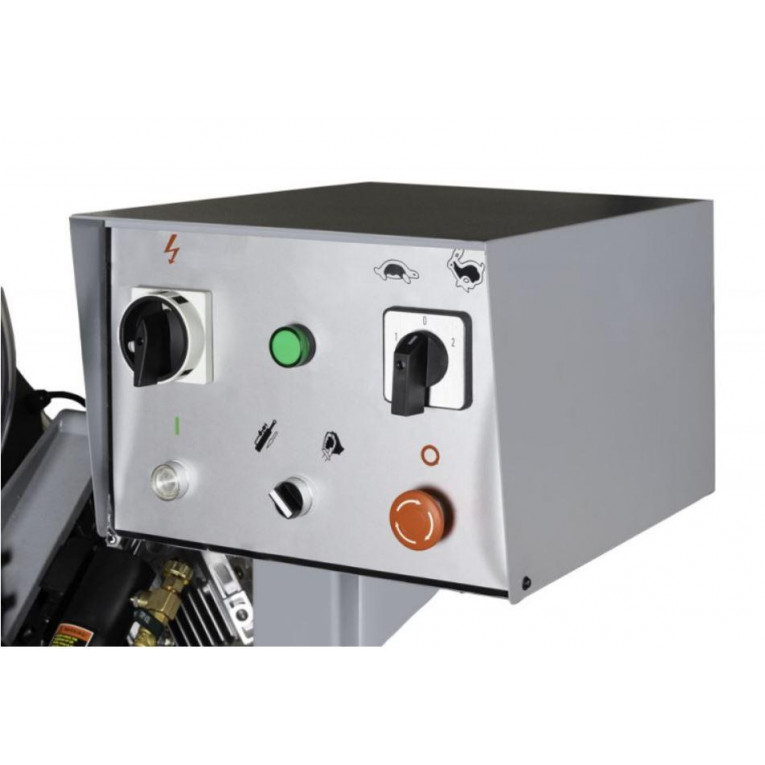

| Пульт управління | |

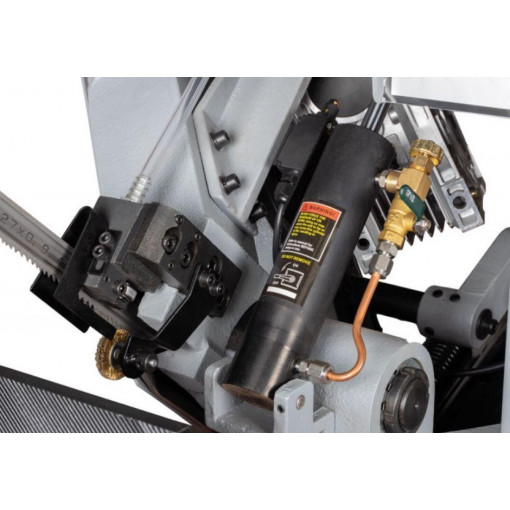

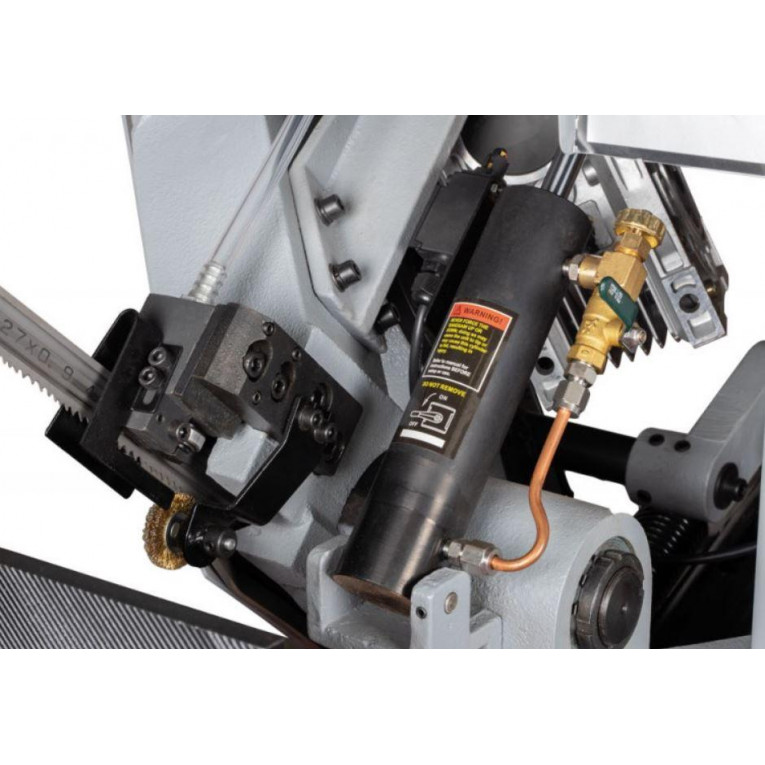

| Гідроциліндр з регулятором швидкості опускання ріжучої голови | |

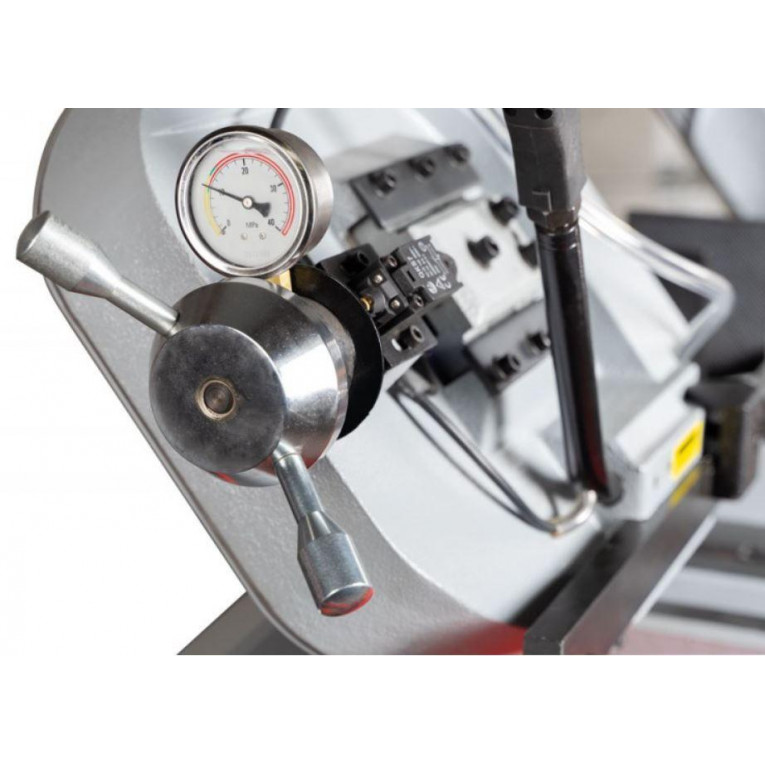

| Гідравлічний манометр - покажчик рівня натягу полотна |
Особливості стрічкопильного верстата:
✔ Потужний 2-х швидкісний електродвигун;
✔ Промислове виконання верстата, жорстка надійна конструкція забезпечує високу якість різу;
✔ Твердосплавні напрямні роликові опори пильного полотна, що забезпечує жорсткість і довговічність пилкового вузла;
✔ Різання заготовки під кутом від -45° до +60°;
✔ Автовимкнення після завершення процесу різання і при розриві пильного полотна;
✔ Манометр на зусилля натягу полотна;
✔ Станція ЗОР;
✔ Міцні лещата з сірого чавуну з ексцентриковим затискачем і упором для заготівлі;
✔ Швидкість опускання пилки регулюється безступінчасто гідравлічним циліндром.

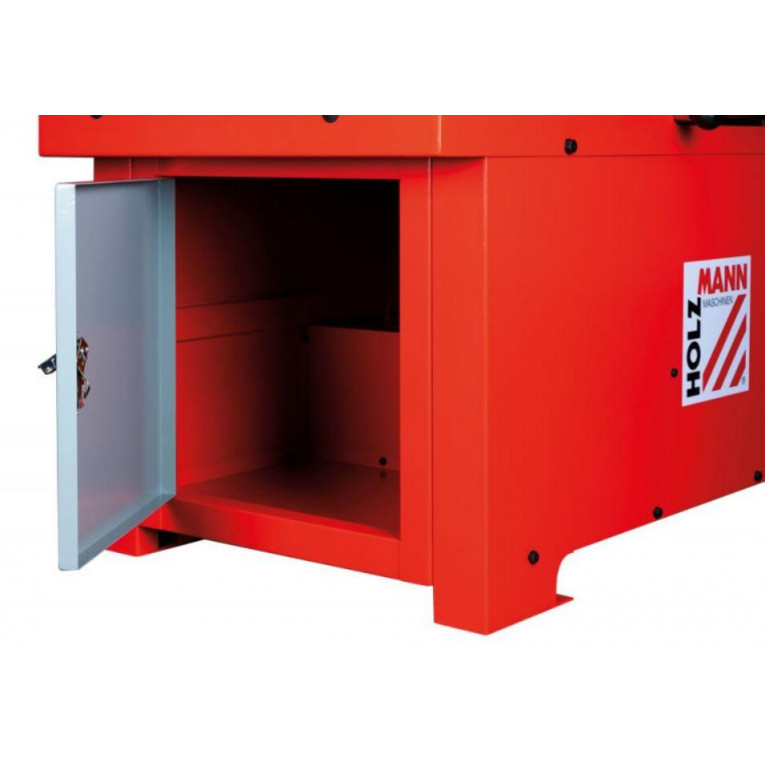

✔Тумба верстата забезпечена речовим відсіком.
Комплектація:
✔ Біметалічне полотно для стрічкової пилки
✔ Тумба
✔ Автовідключення
✔ Упор для заготівлі
✔ Манометр на зусилля натягу полотна
✔ Система СОЖ
